Описание

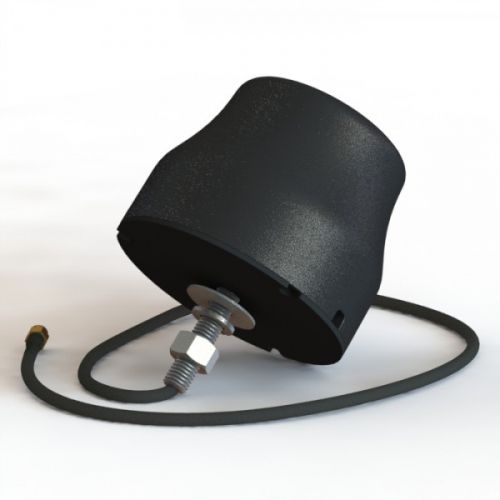

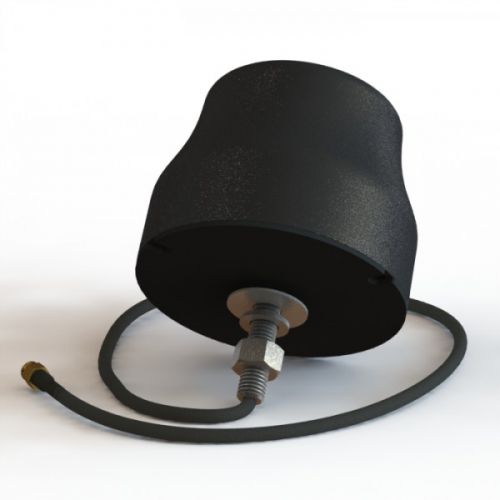

Универсальная врезная антенна 4G/3G/2G/WIFI для платежных терминалов, банкоматов, автомобилей и т.д. Частота 790-960/1700-2700 МГц. Поляризация вертикальная. Коэффициент усиления до 7 dBi

Особенности

Данная антенна предназначена для использования на мобильных и стационарных объектах. Антенна работает с любыми устройствами диапазона 790÷960/1700÷2700 МГц (USB-модемы, репитеры, усилители и пр.). Благодаря такой широкой полосе частот антенна способна работать в самых скростных стандартах мобильной связи, с макимальной скоростью интернета до 300 Мб/с. Для реализации режима MIMO рекомендуется использовать две такие антенны. Антенна имеет малый вес, изящные формы, удобный монтаж всего за одно отверстие в корпусе объекта размещения.

Достоинства антенны  Magnita-2:

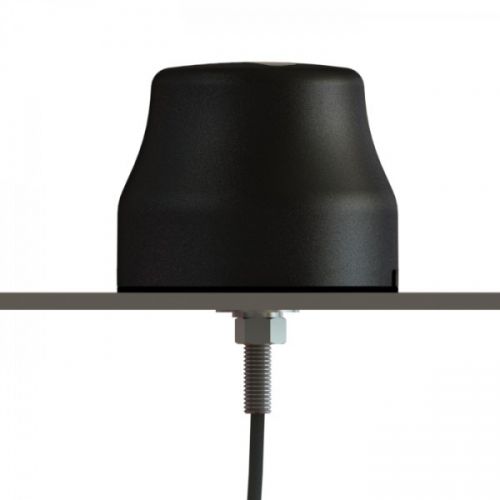

• Антенна проста в установке. Для установки требуется только одно отверстие диаметром 10..11 мм.
• В базовой комплектации антенна снабжена гибким кабелем типа RG-58A/U с многожильным центральным проводником, что способствует увеличению срока службы антенны в условиях постоянных вибраций. Конструкция содержит двойной экранированный внешний проводник и вспененный полиэтилен в качестве центрального изолятора, что позволило снизить потери на участке антенна-модем до 0,7÷0,8 дБ/метр (на частоте 2700 МГц).
• Тип установленного разъема SMA-male, только такой тип разъема сохранит надежный контакт и обеспечит низкий коэффициент отражения (КСВ) во всем рабочем частотном диапазоне  на протяжении долгого времени. Разъем с кабелем легко может быть просунут через отверстие установки.
• Антенна герметична. Материал корпуса антенны представляет композицию поликарбоната и ABS пластиков
• Magnita-2 обязательно поможет решить вам проблемы с неуверенным сигналом на трассе и в условиях города, в помещении и при этом скорость передачи данных будет максимальна.

Характеристики

Электрические характеристики антенны Magnita-2
Рабочий диапазон частот, МГц	790-960/1700÷2700
Коэффициент усиления (без учета потерь в кабеле, при размещении антенны на крыше автомобиля), dBi	2÷4 / 6.0÷7.0
Коэффициент усиления (без учета потерь в кабеле, при размещении антенны в свободном пространстве), dBi	2,0÷3.0
Ширина ДН в Н-плоскости, градусы	360
Ширина ДН в Е-плоскости по уровню -3 дБ, градус	15÷45
Угол места главного максимума диаграммы направленности при размещении антенны на крыше автомобиля, градусы	5÷25
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,6
Допустимая мощность, Вт	10
Поляризация	вертикальная
Механические характеристики антенны Magnita-2
Масса с кабелем, г	240
Габаритные размеры без кабеля, без крепежного узла, м	0,10 х 0,10 х 0,08
Длина шпильки крепления, мм	35+/-2
Резьба крепления	М10*1
Разъем	SMA-male / по требованию
Материал излучателя	луженая жесть
Материал защитнго кожуха	Поликарбонат
