Описание

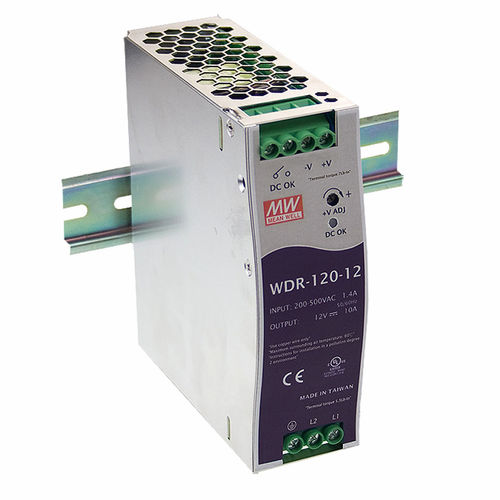

Источники питания серии WDR выполнены в металлическом корпусе и предназначены для монтажа на DIN-рейку. Подключение входной сети и нагрузки осуществляется с помощью клеммных колодок. Модули питания WDR рассчитаны на диапазон входных напряжений 180…550 В переменного тока или 254…780 В постоянного тока. Встроенный активный корректор коэффициента мощности (кроме серии WDR-120) позволяет соответствовать требованиям международных сертификатов по допустимому уровню гармоник тока в сети (EN61000-3-2). Оптимальное значение коэффициента мощности более 0,84 достигается при номинальной нагрузке.

В серии WDR имеются модули с выходным напряжением 12, 24, 48 В. При помощи потенциометра, который выведен на переднюю панель можно увеличить значение выходного напряжения на 14…25% от номинального значения в зависимости от модели.

Особенности

Стандартные функции включают полный комплекс защит, индикацию наличия выходного напряжения и релейный контакт. Электрическая прочность изоляции «вход-выход» составляет 3 кВ переменного тока. КПД источников питания WDR достигает 93%. В сравнении с предыдущими сериями модули WDR имеют более широкий диапазон температур от -30 до 70°С, что может значительно расширить спектр применений этих источников питания. Изделия сертифицированы и соответствуют международным стандартам по электрической безопасности и электромагнитной совместимости: UL508, IEC60950-1, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3; EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3.

Характеристики

Наименование	P вых, Вт	U вых, В	I вых, А	Размеры, мм	Масса, кг
WDR-120-12	120	12	0…10	40х125х114	0,65
WDR-120-24		24	0…5
WDR-120-48		48	0…2,5
WDR-240-24	240	24	0…10	60х125х114	1,06
WDR-240-48		48	0…5
WDR-480-24	480	24	0…20	86x125x129	1,7
WDR-480-48		48	0…10
