Описание

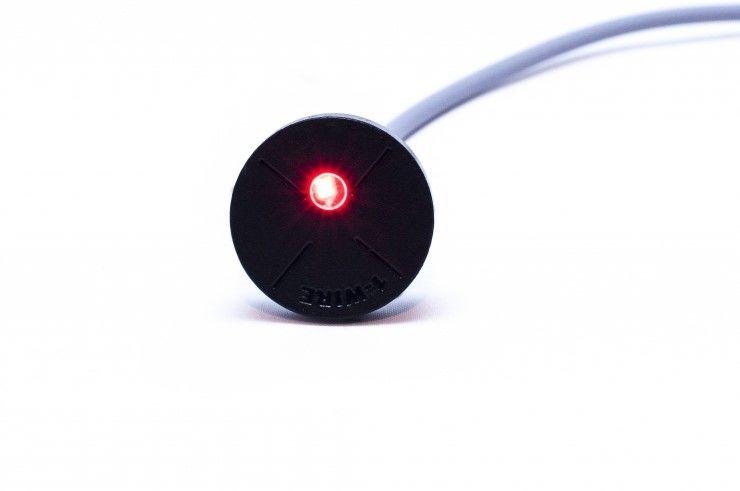

RFID-считыватель 1W-H3-05 (K) M12 считывает идентификационные данные беспроводной передачи пассивных транспондеров (карт, тегов и т. д.), Совместимых со стандартом UNIQUE.



Особенности

• Данные, которые считываются из транспондера, передаются с помощью интерфейса 1 Wire, имитирующего Maxim (Dallas) DS1990A
• Установленный двухцветный светодиод (красный / зеленый)
• Общий анод 1W-H3-05
• 1W-H3-05K общий катод
• Стандартная длина кабеля: 40 см, 5 проводов
• Низкий корпус, предназначенный для установки с клеем
• 1W-H3-05 и 1W-H3-05K - разные модели. При размещении заказа, пожалуйста, укажите тип.

Характеристики

• Источник питания 6,5-30 В постоянного тока
• Номинальное напряжение питания 12 В постоянного тока
• Эффективность электропитания 1 A
• Пиковый ток 50 мА
• Ток приемника 12 мА (без светодиода)
• Зеленый светодиодный ток 10 мА (для версии «K» не превышает 15 мА)
• Красный светодиодный ток 10 мА (для версии «K» не превышает 15 мА)
• Частота 125 кГц
• Тип транспондера Манчестер, 64 цикла на бит
• Поверхность антенны 6,8 см2
• Диапазон считывания ~ 4 см
• Частота считывания:
• 6 / с для идентификации
• 2 / с, когда транспондер находится в зоне считывания
• Поддерживаемые команды:
• 1-Wire 0x33 (0x0F) - Чтение ПЗУ
• 0xF0 - Поиск ROM
• Монтажный метод M12 Thread
• Длина кабеля 0,4 м
• Температура чтения -20 °C - +55 °C
• ROHS
